Точна розмітка фундаменту починається з вибору базової лінії відносно меж ділянки та дотримання нормативних відступів — зазвичай не менше 3 метрів до сусідського паркану та 5 метрів до червоної лінії вулиці. Прямі кути будують методом єгипетського трикутника 3-4-5 або перевіркою рівності діагоналей, а кілки та шнури виносять за межі майбутньої траншеї на 1,5–2 метри, щоб вони не заважали земляним роботам.
Для стрічкового фундаменту додатково натягують внутрішній контур з урахуванням ширини стрічки, для плитного достатньо зовнішнього прямокутника, а для пальового позначають точки встановлення опор. Обноска з дощок і стояків фіксує осі та нульову позначку, даючи змогу контролювати геометрію навіть після початку виїмки ґрунту.
Помилки в кутах або діагоналях на етапі розмітки призводять до перекосу стін і тріщин у майбутньому будинку, тому кожен замір повторюють двічі, а шнур обирають нерозтяжний.
Перший кілок вбивають не навмання, а після того, як ділянку очищено від кущів, сміття та знято частину родючого шару. Саме від цієї точки тягнеться вся геометрія майбутнього будинку. Розмітка фундаменту — це не просто натягнути мотузки, а перенести креслення на землю з точністю до сантиметра, щоб стіни потім не «гуляли» і навантаження розподілялося рівномірно.
Інструменти та матеріали, без яких не обійтися
Рулетка завдовжки не менше 10–20 метрів потрібна, щоб одразу міряти діагоналі. Кілки беруть з арматури діаметром 10–12 мм або з рівних дерев’яних брусків завдовжки близько метра — вони краще тримаються в щільному ґрунті. Шнур або капронова мотузка мають бути яскравими й абсолютно нерозтяжними: звичайна господарська мотузка після дощу провисне і все зіпсує.
Будівельний косинець, рівень (краще лазерний), молоток, маркери або ізолента для міток на шнурі — ось мінімальний набір. За моїм досвідом роботи на десятках ділянок у різних регіонах, лазерний нівелір економить години та усуває майже всі помилки по висоті. Обноску роблять з дощок 25×100 мм і стояків із бруса — вона стане вашим головним орієнтиром на весь «нульовий» цикл.
Підготовка ділянки та вибір базової лінії
Спочатку визначають, де саме стане будинок. Орієнтиром часто слугує паркан, дорога або вже наявні будівлі. Від межі сусідньої ділянки відміряють мінімум 3 метри, від червоної лінії вулиці — 5 метрів. Ці цифри закріплені в чинних зводах правил із планування та забудови і перевіряються під час отримання дозволу.
Майданчик вирівнюють, прибирають велике коріння та каміння. Якщо рельєф складний, заздалегідь продумують, як відводитиметься вода. Базову лінію — зазвичай довгу стіну будинку — прокладають паралельно обраному орієнтиру. Два кілки вбивають із запасом по півметра–метр з кожного боку майбутньої стіни, між ними натягують шнур. Ця лінія стане «лінійкою» для всього іншого.
Як побудувати прямий кут: метод єгипетського трикутника

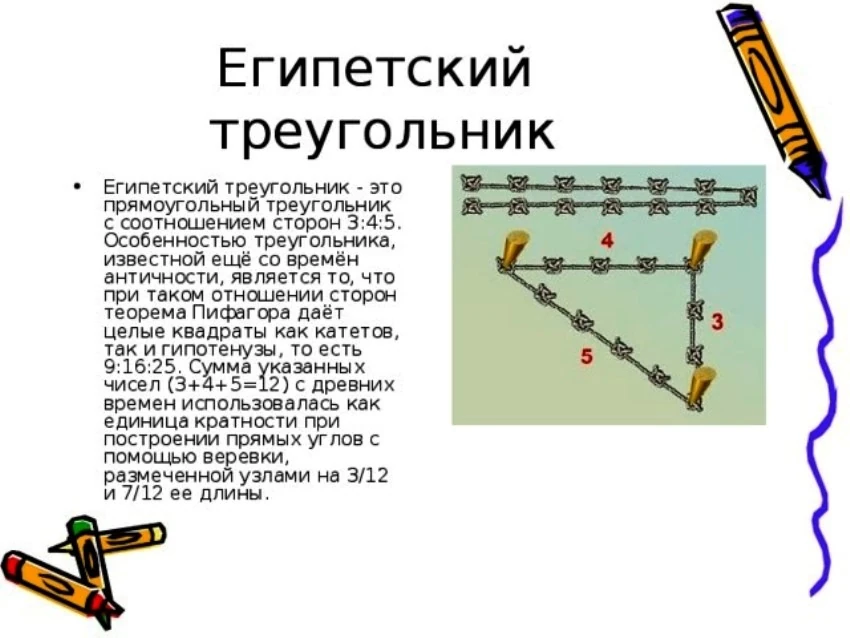

Найбільш надійний і перевірений спосіб — трикутник зі сторонами 3, 4 і 5 метрів (або кратними цим числам). Від кута базової лінії відміряють 3 метри і роблять мітку. Перпендикулярно від того ж кута відкладають 4 метри. Відстань між цими двома точками має бути рівно 5 метрів. Якщо менше або більше — рухають другий шнур, доки не збігається.
Коли гіпотенуза точно 5 метрів, кут між сторонами становить 90 градусів. Це правило працює і для великих розмірів: 6-8-10 або 9-12-15 дають ще меншу похибку на довгих стінах.
Після першого прямого кута відкладають проєктні довжини сторін і повторюють процедуру на сусідніх кутах. Коли всі чотири точки стоять, вимірюють обидві діагоналі. Вони мають бути рівні з допуском не більше 1–2 сантиметрів. Різниця більша — означає, що прямокутник «поплив», і потрібно коригувати.
Метод «павутина» та робота з обноскою
Для складних конфігурацій або коли потрібна максимальна точність використовують «павутину». Кілки ставлять по периметру з виносом 1,5–2 метри за межі майбутнього котловану чи траншеї. Між ними натягують шнури, що утворюють зовнішній і внутрішній контури. Перетини шнурів дають чіткі кути.

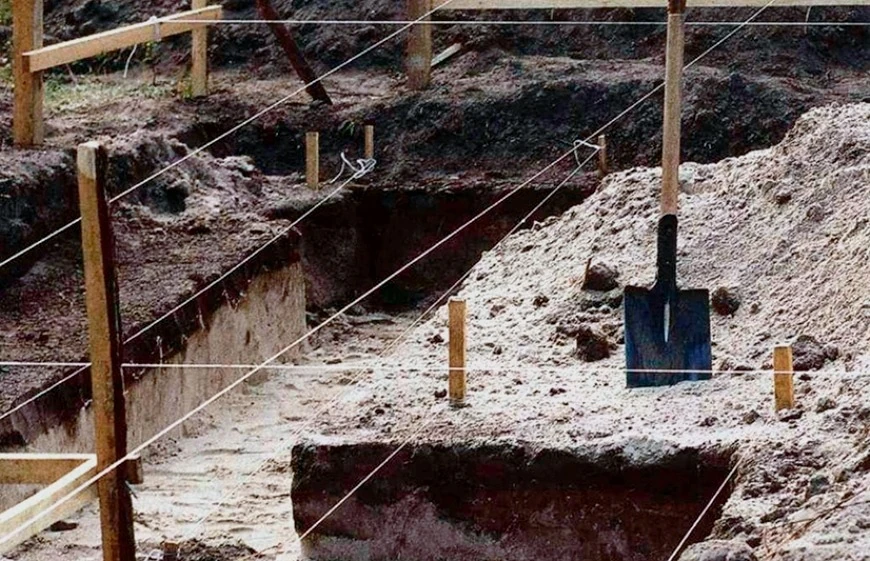

Обноска — це пара стояків із прибитою горизонтальною дошкою. Її встановлюють навпроти кожного кута та на перетинах внутрішніх стін. На дошках роблять пропили або вбивають цвяхи, на які кріплять шнури. Верхній край дощок виводять в одну горизонталь — це і є нульова позначка фундаменту. Навіть коли траншею викопано, осі залишаються на місці, і можна будь-якої миті перевірити геометрію виском.
Особливості розмітки різних типів фундаментів
Стрічковий фундамент потребує подвійної лінії: зовнішній контур і внутрішній, що відстоїть на ширину стрічки плюс товщину опалубки. Зазвичай це 40–60 см для несучих стін. Плитний — лише зовнішній прямокутник, але із запасом 10–15 см під утеплювач та опалубку. Палевий або стовпчастий — позначають центри кожної опори по осях, а потім перевіряють відстані між ними.
У нашій практиці ми стикалися з ділянками, де будинок мав складну Г-подібну форму. У таких випадках спочатку розмічають основний прямокутник, а потім прибудовують «крило», знову контролюючи діагоналі та кути. Для кожного типу фундаменту обноску роблять так, щоб шнури позначали саме осі стін, а не краї бетону.
| Тип фундаменту | Що розмічають | Особливості контролю | Допустима похибка |
|---|---|---|---|
| Стрічковий | Зовнішній і внутрішній контури | Діагоналі + ширина стрічки | до 1–2 см |
| Плитний | Лише зовнішній прямокутник | Рівність діагоналей | до 1 см |
| Палевий / стовпчастий | Центри опор по осях | Відстані між осями | до 1 см |
Дані таблиці ґрунтуються на практиці будівельних норм і рекомендаціях спеціалізованих ресурсів (allremont59.ru, fundamentk2.ru).
Типові помилки та як їх уникнути
Найчастіша біда — кілки, вбиті прямо по кутах майбутнього фундаменту. Під час копання вони падають, і розмітка зникає. Виніс на 1,5–2 метри вирішує проблему. Друга помилка — використання розтяжного шнура. Після нічного дощу лінії «пливуть», і діагоналі вже не сходяться.
Багато хто забуває перевірити рівень по висоті. Шнури мають лежати в одній горизонтальній площині, інакше верх фундаменту вийде кривим. Лазерний рівень або гідрорівень зі шланга з водою тут незамінні. І ще: усі заміри дублюють. Один раз помилився на 3 сантиметри — і весь будинок може стати з перекосом.
За моїм досвідом, краще витратити зайву годину на повторні перевірки діагоналей, ніж потім ламати голову над тріщинами в стінах чи переробляти опалубку.
Перенесення осей у траншею та фінальний контроль
Коли земляні роботи закінчено, осі переносять вниз за допомогою виска. Від точки перетину шнурів на обносці опускають висок і позначають точку на дні траншеї чи котловану. Так зберігається точна геометрія навіть після виїмки ґрунту. Перед встановленням опалубки ще раз міряють усі сторони та діагоналі.
Якщо ділянка має ухил, нульову позначку обирають за найвищим кутом або за проєктною висотою чистої підлоги. Усі інші точки виводять відносно неї. Це особливо важливо для стрічкових і плитних фундаментів, де верхня площина має бути строго горизонтальною.
Розмітка фундаменту — це той етап, де квапливість обходиться найдорожче. Правильно виставлені осі, рівні діагоналі та надійна обноска дають упевненість, що будинок стане рівно, стіни не «поїдуть», а навантаження ляже саме туди, куди задумав інженер. Коли шнури натягнуті туго, кути прямі, а обноска стоїть міцно — вже відчувається, що будівництво почалося по-справжньому.
