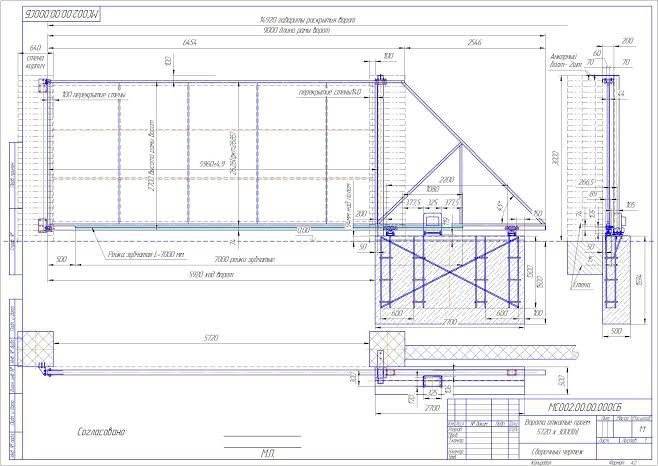

Рабочий чертёж консольной створки — не картинка «для красоты», а набор размеров, без которых ролики клинит после первой зимы. На листе сразу фиксируют проём в свету, перекрытие столбов, длину противовеса, клиренс, сечение труб и точки кареток. Если эти цифры согласованы до сварки, самодельные откатные ворота собираются как конструктор, а не как лотерея с болгаркой.
Для частного въезда чаще всего берут консольную схему: полотно висит на нижней направляющей и не трётся о грунт. Рельс в дороге забивается льдом, подвес сверху режет высоту фуры. Консоль требует места вдоль забора — обычно полторы ширины проёма — зато не боится снежной каши и пучения.
Ниже разобрана именно эта логика: как перевести замеры участка в спецификацию, какие допуски держать по ГОСТ 31174-2017, какой фундамент копать по СП 22.13330 и где на схеме ставить ловители, чтобы створка не «кивала» на закрытии.
Что обязательно попадает на чертёж, а что можно оставить эскизом
На бумаге или в Компас/SketchUp я всегда начинаю с плана, а не с красивого фасада. План показывает сторону отката, зону парковки, кабель привода и длину закладной. Фасад нужен вторым листом: высота полотна, линия забора, зазор над дорогой, верхний кронштейн. Разрез по кареткам — третий лист, и именно на нём гибнут любительские проекты: там видно, куда уходит швеллер и сколько миллиметров остаётся до шестерни привода.
Минимальный комплект, который я рисую даже для соседа «на салфетке», выглядит так.
- Проём в свету между внутренними гранями столбов, плюс перекрытие по 100–200 мм на сторону, чтобы с улицы не светился зазор.
- Высота полотна и клиренс 80–110 мм: ниже — снег подпрёт направляющую, выше — выглядит дыряво и ловит ветер.
- Полная длина створки, длина консоли, расстояние между осями кареток.
- Сечения труб наружной рамы и внутренней обрешётки, шаг рёбер под профнастил или штакетник.
- Фундамент: длина, ширина, глубина, отметка верха закладной относительно покрытия.
- Стрелка направления отката со стороны двора — путаница «налево/направо» ломает покупку зубчатой рейки.
По моему опыту сборки на участках в Подмосковье и Ленобласти, люди экономят час на эскизе и потом неделю режут уже сваренную раму. Разница диагоналей прямоугольника по ГОСТ 31174 (ещё в редакции 2003 года, логика сохранена в ГОСТ 31174-2017) не должна превышать 3 мм при стороне до 2000 мм и 5 мм при большей стороне. Это не бюрократия: перекос в 8–10 мм каретка съест подшипниками за сезон.
Как считать длину створки, противовес и место вдоль забора
Ширину проёма меряют не «на глаз по столбам», а с учётом машины. К габариту по зеркалам добавляют 300–500 мм с каждой стороны, иначе зимой в варежках будете целоваться с кирпичом. Для легкового двора удобный проём — около 4 м, для газели и трактора лучше 4,5–5 м. Если заезд косой, проём расширяют, а не надеются на мастерство водителя.
Длину противовесной части берут в диапазоне 33–50% ширины проёма в свету. Для лёгкого профнастила часто хватает 40%, для дерева, жалюзи и ковки ближе к 45–50%. Практическая формула, которой пользуются большинство комплектов фурнитуры: полная длина конструкции ≈ ширина проёма × 1,5 + 200 мм на два перекрытия по 100 мм. Для четырёхметрового въезда проёмная часть выходит около 4200 мм, на хвост остаётся примерно 1800 мм, направляющая покупается шестиметровая.
Короче и злее: мало консоли — створка клюёт носом в открытом положении, много консоли — переплачиваете за трубу и бетон, а вдоль забора не хватает газона.
Расстояние между каретками стараются сделать максимальным в пределах хвоста. Чем шире база, тем меньше момент на первую тележку. Типичная ошибка — придвинуть обе каретки к столбу «чтобы фундамент был короче». Нагрузка на ближний к проёму ролик тогда подскакивает, и дешёвый комплект на 400 кг умирает на воротах, которые по паспорту вроде проходят.
| Проём в свету | Длина створки | Консоль (доля проёма) | База кареток | Клиренс |
|---|---|---|---|---|
| 3,0 м | 4,3–4,5 м | 0,40–0,45 | 1,2–1,4 м | 80–100 мм |
| 4,0 м | 5,8–6,0 м | 0,45–0,50 | 1,6–1,8 м | 80–110 мм |
| 5,0 м | 7,3–7,8 м | 0,46–0,56 | 2,0–2,3 м | 90–120 мм |
Цифры в таблице — рабочий консенсус монтажных схем, а не закон природы. Тяжёлое заполнение, сильный ветер на сквозняке между домами и уклон двора сдвигают консоль в большую сторону. Источник пропорций: типовые схемы производителей консольных комплектов и расчётные таблицы монтажных статей (zabor-zmk.ru, delaemvorota.com.ua).
Каркас, трубы и направляющая: что рисуют на фасаде
Наружную раму для проёма до 4 м и массы примерно до 300 кг чаще варят из трубы 60×30×2 или 60×40×2 мм. Внутреннюю обрешётку — 20×20 или 20×40 мм. Если створка ближе к 5–6 м или к 500–700 кг, наружный контур поднимают до 80×40, внутренний до 40×20. Тонкостенный «забортный» профиль 1,2 мм для силовой рамы не берут: он складывается на сварке и поёт на ветру.
Консоль на чертеже бывает треугольной и прямоугольной. Треугольник экономит трубу и хорошо работает на проёмах 3–4 м. На шестиметровых воротах прямоугольный хвост с двумя диагоналями держит кручение лучше: направляющая длинная, и её норовит вывернуть. Диагональ в проёмной части ставят так, чтобы лист профнастила лёг «в рамку», а не висел на саморезах посреди пустоты.
Направляющую не выгибают из швеллера «потому что жалко денег». Серийный профиль 70×60 мм под комплект 400–500 кг имеет калиброванную внутреннюю геометрию под ролики. Самодельная балка из двух уголков почти всегда имеет волну, и каретка идёт рывками. На чертеже балку показывают на всю длину створки, с концевым роликом спереди и заглушкой сзади. Сварной шов балки к нижней трубе — непрерывный, с проваром: точечные прихватки через полметра через год трещат.
| Масса створки | Проём | Наружная рама | Обрешётка | Комплект фурнитуры |
|---|---|---|---|---|
| до 300 кг | до 4 м | 60×30×2 | 20×20 / 20×40 | 300–400 кг |
| до 500 кг | до 5 м | 60×40×2 | 30×20 / 40×20 | 500 кг |
| до 700 кг | до 6 м | 80×40×3 | 40×20 | 700–800 кг |
В нашей практике мы сталкивались со случаем, когда хозяин повесил на раму 60×30 кованые пики и полнотелый штакетник. По паспорту проём был «обычные 4 метра», по факту каретки 400 кг выли через месяц. Чертёж без графы «масса заполнения» — это полуфабрикат.
Фундамент и закладная: без этого схема врать не перестанет

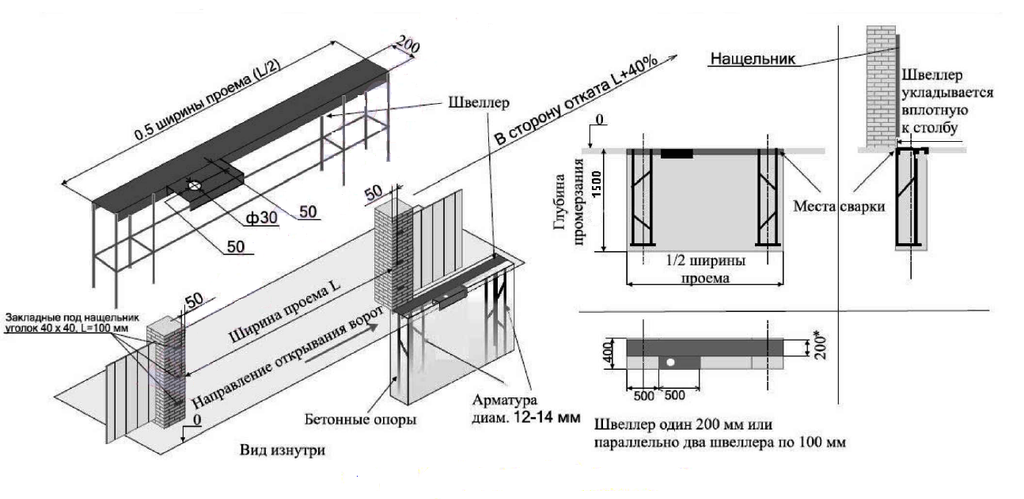

Консольные ворота стоят не на столбах, а на бетонной «лыже» со стороны отката. Длина фундамента обычно равна длине противовеса — около половины проёма. Ширина котлована 400–500 мм, чтобы швеллер 16–20 и арматурный каркас встали без касания грунта. Глубину считают не «как у забора», а ниже сезонного промерзания: иначе весной закладную поднимет, и створка начнёт тереться о дорогу одним углом.
Нормативную глубину промерзания считают по СП 22.13330. Для суглинка ориентиры такие: Москва около 1,4 м, Санкт-Петербург около 1,2 м, Краснодар около 0,8 м, Новосибирск около 2,2 м. Для неотапливаемого въезда расчётную глубину часто принимают с коэффициентом 1,1. Яма «на штык лопаты» в глине Подмосковья — почти гарантированный перекос после двух зим.
В котлован кладут песчано-гравийную подушку 150–200 мм, вяжут каркас из прутка 10–12 мм, ставят швеллер полками вверх. Верх полок — это отметка, от которой танцует клиренс. Если швеллер выставить вровень с будущим асфальтом, зазор под полотном с учётом площадок кареток выйдет примерно 100–110 мм. Хотите 60–70 мм — топите закладную ниже покрытия, это должно быть написано на разрезе, а не решаться «по месту».
Бетон не грузят створкой на третий день. Набор прочности до монтажа — история про недели, а не про выходные. Каретки к швеллеру не приваривают намертво: ставят на шпильки или регулировочные площадки. После сезона грунт чуть сядет, и без регулировки чертёж с идеальными нулями превратится в скрипучую реальность.
Фурнитура на схеме: каретки, ловители, верхний уловитель
Две роликовые опоры стоят на закладной. Ближнюю к проёму ставят так, чтобы при закрытых воротах она не вылезала в световой проём, а от края направляющей со стороны проёма обычно оставляют запас под концевой ролик и заглушку — порядка 150–250 мм в зависимости от комплекта. Дальнюю каретку максимально отодвигают к концу консоли, оставляя 40–80 мм, чтобы при полном открытии ролик не выскакивал из балки.
Верхний направляющий кронштейн крепят на откатном столбе. На чертеже показывают зазор 2–5 мм до полотна: слишком туго — ворота идут тяжело, слишком свободно — створку выворачивает ветром. Нижний ловитель на приёмном столбе принимает концевой ролик и разгружает консоль в закрытом положении. Верхний ловитель ловит полотно от хлопка. Без этих двух точек даже идеально сваренная рама будет жить «на честном слове» кареток.
Самодельные каретки из подшипников 205 и обрезков швеллера иногда ездят год. Потом ось уводит, полка сминается, и ремонт стоит как нормальный заводской комплект, только с нервами.
Если очень хочется сэкономить на роликах, хотя бы оставьте на чертеже посадочные размеры серийной тележки. Заменить кустарщину потом будет проще, чем переваривать всю нижнюю трубу.
Как перенести чертёж на металл: порядок, который бережёт геометрию
Сборку рамы ведут на ровной площадке — бетонной плите, выставленных швеллерах, даже на выверенных досках с клиньями. Сначала наружный контур, контроль диагоналей, прихватки, повторный замер, сплошные швы. Потом внутренние стойки и диагональ консоли. Направляющую кладут последней и приваривают, пока рама ещё лежит: так проще удержать прямую линию.
- Разложить трубы по чертежу, подписать каждую заготовку маркером: «низ 6300», «стойка проёма 1750», «диагональ хвоста».
- Собрать наружную раму на прихватках, проверить плоскостность линейкой 2 м и диагонали рулеткой.
- Вварить обрешётку с шагом под лист: для С8/С20 обычно 500–600 мм между центрами.
- Зачистить швы, промазать скрытые полости антикором, пока туда ещё лезет кисть.
- Приварить направляющую, поставить заглушку и концевой ролик, не забыть технологические отверстия для конденсата.
- Только после набора прочности бетона накатить створку на каретки, выставить горизонт и уже потом ставить ловители по факту хода.
Зашивку профнастилом я предпочитаю после накатки и регулировки. Лист добавляет парусность, и мелкие перекосы сразу видны. Саморезы с ЭПДМ, шаг не реже чем через одну волну по краю. Деревянный штакетник тяжелее и капризнее к воде: на чертеже тогда закладывают капельник и вентиляционный зазор, иначе низ через два сезона почернеет.
Автоматика, которая должна жить на том же листе, что и рама
Привод рисуют со стороны двора, рядом с ближней кареткой. Зубчатая рейка идёт по полотну, зазор до шестерни задаёт регулировочная площадка двигателя. На чертеже отмечают закладную трубу под кабель — потом долбить готовый бетон обидно. Фотоэлементы: один на приёмном столбе, второй на откатном, высота около 500–700 мм, чтобы не ловить кошку и не пропускать бампер.
Подбор усилия привода делают по массе створки с запасом, а не «как у соседа». Лёгкий китайский мотор на тяжёлых кованых воротах живёт до первой наледи. Концевые выключатели или магнитные датчики ставят так, чтобы створка останавливалась, не долбя ловитель на полной скорости. Это тоже размер на схеме, а не «подкрутим пультом».
Ручной расцепитель обязателен: без света ворота не должны стать клеткой для собственной машины. На плане двора я ещё показываю, куда створка уезжает полностью — чтобы зимой там не оказалась поленница и детские санки.
Ошибки, из-за которых красивый чертёж превращается в металлолом
Первая — мерить проём по наружным граням столбов и забыть про перекрытие. Створка закрывается, а сбоку остаётся щель в ладонь. Вторая — игнорировать уклон двора. Если площадка падает от ворот в улицу на 3–4 см, клиренс «как в журнале» с задней стороны съедается, и концевой ролик начинает строгать лёд.
Третья — варить раму «на весу» у забора. Геометрию так не поймать. Четвёртая — заливать фундамент выше столба забора и надеяться, что ворота «обнимут» линию. Пятая — красить по окалине. Грунт по ржавчине держится до первого января, потом рыжие подтёки по светлому профнастилу.
Ещё одна тихая беда — ветер. Глухой лист 4×2 м — это парус. На сквозняке между двумя домами нагрузка на верхний кронштейн и первую каретку растёт не линейно. Если участок продувается, на чертеже усиливают верхнюю трубу, добавляют среднюю горизонталь и не экономят на кронштейне с двумя роликами.
Полезный ритуал после сборки: закрыть-открыть створку десять раз, мелом отметить точки касания, подтянуть площадки, ещё десять циклов. Если ход неравномерный уже на пустой раме, зашивка ситуацию не вылечит.
Как жить с воротами после того, как чертёж уже в металле
Раз в сезон каретки чистят от песка, направляющую смотрят на предмет вмятин, ловители подтягивают. Зимой не долбят лёд ломом по балке — гнёшь полку, ролик потом « pent». Достаточно промести канал и проверить, не подняло ли покрытие во дворе бугром. Весной, когда оттает глина, снова ключом проходят регулировочные гайки: два-три миллиметра по высоте часто возвращают тихий ход.
Если через год появился скрежет в одной точке хода, почти всегда виноват не «бракованный комплект», а ушедшая геометрия фундамента или ослабевший верхний кронштейн. Имея исходный чертёж с размерами базы кареток и клиренса, это диагностируется за вечер. Без листа остаётся гадать и менять ролики пачками.
Для тех, кто только размечает колышки: начните с плана участка и формулы длины, а не с покупки профнастила красивого цвета. Цвет подождёт. Сначала цифра проёма, цифра хвоста, цифра ямы. Когда эти три совпадут на одном листе, самодельные откатные ворота перестают быть квестом и становятся обычной слесарной работой — тяжёлой, шумной, но вполне понятной.
